水源热泵综合尝试装配,大功率（W）（W）（W）机电电气尝试装配

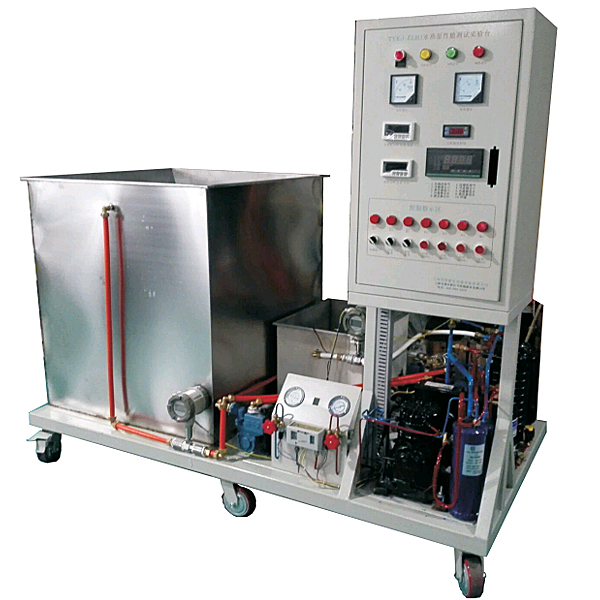

讲授尝试用－水热泵功效丈量尝试尝试台体系利用134a或R22为制冷剂，本体系能获得适合的冷凝温度（℃）（℃）（℃）和蒸发温度（℃）（℃）（℃），能晋升制冷体系的功效。
一、能够或许完成以下尝试功效：
1、单级制冷紧缩机的功效丈量
1)能丈量制冷机紧缩机的进排气温度（℃）（℃）（℃）压力、冷量、热量、紧缩功等。
2)能对运转功效数值实施变更体系；
2、可实施几种现实身分对轮回功效影响尝试；
3、可实施体系变工况特征尝试；
4、预留连连毗连口，可拓展为制冷剂传热特征尝试。
5、可拓展为热泵功效尝试台。
二、体系尝试台到达的手艺功效数值参考规格：
1、制冷量可在3kW－8kW边界选用。
2、体系冷却水体系收支口水温为30/35℃，冷冻水体系收支口水温为12/7℃。
3、空调工况下能效比为3.0+ 10%
三、装备机关
1、制冷体系：
1）紧缩机：2P。
2）油分手器：填料式，内置网状钢丝，阻挡滞留从紧缩机照顾出来的光滑油。
3）储液罐：起安稳制冷剂流量感化，并能够用来存储液态制冷剂。
4）冷凝器和蒸发器：全数为套管式，制冷剂在管间活动，水在内管活动。
5）枯燥过滤器：枯燥感化，避免收缩阀梗塞。
6）热力收缩阀：颠末蒸发器出口气态制冷剂过热度节制收缩阀开度，电子式。
7）视液镜：检查制冷剂流态。
8) 压力继电掩护器：用来掩护活塞式紧缩机的宁静功课。
