ZRWG-DYZ51吃瓜网|吃瓜群众在线爆料免费观看:电气节制及仪表照明电路实训查核装配是上海中人教仪所研发的维修电工实训💙装配系列产物之一，是大中专院校、技校、职校及休息职业手艺判定部分低级、中级维修电工手艺查核的抱负装备。

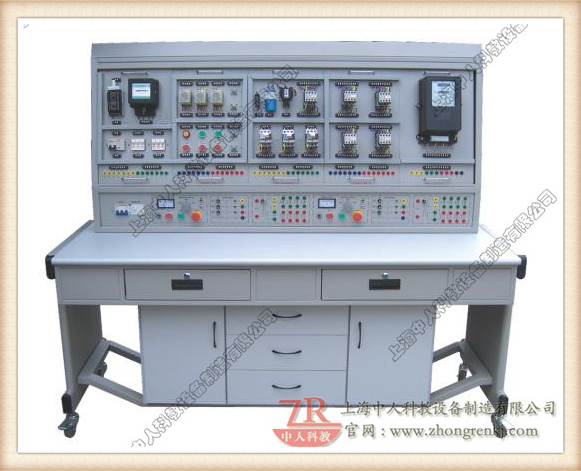

一、ZRWG-DYZ电气节制及仪表照明电路实训查核装配的概述
ꦅ “电气节制及仪表照明电路实训查核装配”是按照休息和社会保证部颁发的维修电工初、中级手艺查核内容所列出的实训线路而研发的实训装配，经由过程本实训装配的实训操纵，疾速把握该课程的现实利用手艺与操纵手艺，该实训装配不只可供先生遏制手艺实训。

二、ZRWG-DYZ电气节制及仪表照明电路实训查核装配的手艺机能：
1.输入电压：三相四线制380V±10%  50Hz
2.任务情况：情况温度规模-5～＋40℃  绝对湿度＜85%（25℃） 海拔＜4000m
3.装配容量：＜1.5KVA
4.形状尺寸：1305×805×1630mm3
三、ZRWG-DYZ电气节制及仪表照明电路实训查核装配的装配装备
（一）DW02电源节制屏
节制屏为铁质双层亚光密纹喷塑布局，铝质面板。
主控功效板装备资本：
1.三相四线电源输入，经泄电掩护器，总开关后，经由过程起、停按钮节制打仗器通断，并设有急停节制按钮；
2.节制屏上有450V指针式交换电压表1只，经由过程波段开关切换能够观察三个电网电压；
3.按时器兼报警记实仪（办事办理器），日常平凡作为时钟利用，具备设定尝试时候、按时报警、堵截电源等功效；还能够主动记实因为接线或操纵毛病所形成的泄电告警、电源短路的总次数, 为先生实训手艺的查核供给一个同一的规范；
4.智能型多功效交换电路丈量电表：八位LED显现，可同时丈量任务电路中电流I、电压V、功率KW、电能KWh、任务时候T。精度1.0级。
5.交换高压电源：设有变压器一只，原边220V、副边26V和6.3V的交换电压，6.3V用于旌旗灯号唆使灯电源，26V用于能耗制动中整流电路的交换电源；
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电念头降压启动、一只10Ω/25W用于异步电念头的能耗制动。
（二）实训桌
实训桌为铁质双层亚光密纹喷塑布局，桌面为防火、防水、耐磨高密度板、布局坚忍，外型雅观风雅。桌子摆布各设有两个抽屉（带锁），并带有柜子，别离可用于安排挂件和实训物品。
四、ZRWG-DYZ电气节制及仪表照明电路实训查核装配的特色
1.电气节制线路元器件都装在作为挂板的装配板上，操纵便利、改换便利，便于扩大功效或开辟新实训；操纵内容的挑选具备典范性、适用性、迷信性。
2.操纵台只要三相四线的交换电源，便可投入利用；
3.手艺培训用的节制线路和经特别设想的小机电，可摹拟工场中各类的电气拖动体系，能知足维修电工的装配、调试、毛病阐发及解除毛病等手艺练习的请求；
4.继电打仗节制线路实训一切的元器件都经由过程导线引到接线端子上，先生接线时只要在端子上遏制接线，有益于掩护元器件；实训时经由过程线槽走线，遏制工艺布线练习；
5.打仗器和热继电器等电气元件均接纳国际外着名品牌，保证装备的品德、机能；
6.设有电压型泄电掩护器和电流型泄电掩护器，确保操纵者的宁静；各电源输入均有监示及短路掩护等功效，当实训时产生误操纵或因接线毛病而形成短路时，装配能主动掩护，防止销毁保险丝和破坏电器，保证实训顺遂遏制；
7.节制屏还设有按时器兼报警记实仪（办事办理器），为先生尝试手艺的查核供给了一个同一的规范；
8.实训电路与装配电源的毗连经由过程宁静插座和高靠得住护套布局手枪插接线，宁静快速；
9.装配上设有三相电源输入短路软遏制掩护功效，防止了先生实训时因为接线毛病或误操纵而产生短路破坏元器件，同时能保证实训顺遂遏制并节俭了实训的本钱。
五、ZRWG-DYZ电气节制及仪表照明电路实训查核装配的实训名目

六、ZRWG-DYZ电气节制及仪表照明电路实训查核装配的实训组件挂箱设置装备摆设
൲ 挂箱上已装配有熔断器、钮子开关、交换打仗器、时候继电器、直流打仗器、按钮开关、旌旗灯号唆使灯、热继电器、仪表等，一切器件均接纳国际外着名品牌。各类实训元器件的接线都在接线端子排上遏制接线，防止了因持久在器件自身遏制螺丝拆装而致使元器件的消耗，经由过程走线槽走线，遏制工艺布线练习。实训电路与装配电源的毗连经由过程宁静插座和高靠得住护套布局手枪插毗连线，宁静快速。

请知悉：如电气节制及仪表照明电路实训查核装配触及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其余品牌。若是您对电气节制及仪表照明电路实训查核装配比拟对劲，您能够致电征询咱们相干的实训室扶植计划和相干产物保举。厂家，在采办电气节制及仪表照明电路实训查核装配时，咱们都赠予1年的收费质保期。
